碳五加氢石油树脂产品的熔融粘度会对热熔胶、压敏胶等产品的使用性能产生影响，熔融粘度过高，会导致热熔胶、压敏胶的浸润能力下降，不利于热熔胶的粘接和压敏胶的涂布；熔融粘度过低，一方面可能会引起热熔胶体系内填料产生沉降造成物料成分分布不均，另一方面可能会造成热熔胶因内聚强度的降低而不利于粘接。

使用DV2T标准粘度计+Thermosel 加热器（如图1所示）测量一种碳五加氢石油树脂的粗树脂液（样品1#，测试温度150 ℃）和成品（样品2#，测试温度190℃）的熔融粘度。Thermosel 加热器专用于高温粘度测量，可提供高达300℃的测试温度。Rheocalc T软件用于编辑测试程序、采集和分析测试数据。

本文探讨了碳五加氢石油树脂产品粘度测试过程中恒温时间、转子转速大小、试验温度和试样添加量等测试条件的变化对旋转粘度测试结果的影响情况。通过对这些影响因素的分析及调控，建立合适的粘度测试方法，进一步提高碳五加氢石油树脂产品粘度测试方法的准确度和精密度。在样品杯中加入一定量的样品，将转子缓慢浸入样品中，然后在加热器中恒温一定时间，在Rheocalc T软件中设置相应的测试方法进行粘度测试。

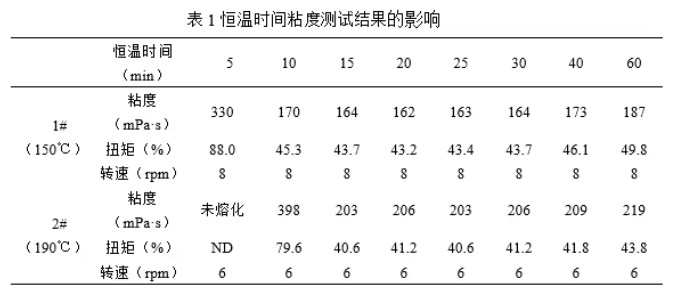

由上表1的测试结果可见，当恒温时间小于15 min时，样品1#和2#的粘度偏高，且读数不稳定；当恒温时间为15-30 min时，两个样品的粘度值最为稳定，为最佳恒温时间；但是当恒温时间达到60 min时，粘度呈现上升趋势，可能原因是：高温条件下树脂中某些成分的挥发，导致树脂浓度升高，粘度增加。

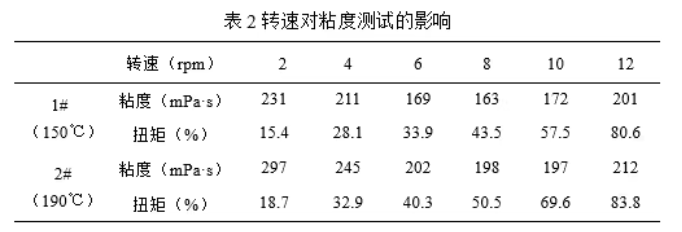

在恒温时间和测试温度相同的条件下，设置不同的转子转速，使粘度计扭矩读数尽量保持在10 %-90%之间，考察转子转速对碳五加氢石油树脂粘度的影响。根据上表2，改变转速时，两个样品的粘度和扭矩读数均发生了变化。在确定粘度测试方法时，应尽量将扭矩读数范围控制在中高扭矩为最佳。样品1# 和2#均可选择 6-10 RPM的转速范围进行粘度测试。

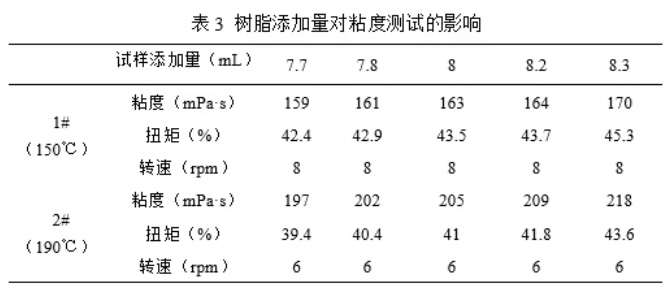

根据粘度计操作手册，本文中使用的SSA专用转子推荐添加的样品量为8mL。在其他测试条件相同的情况下，按照表3中的样品添加量，考察不同的样品量对碳五加氢石油树脂粘度的影响。根据测试结果可知，试样添加量的微小变化对粘度的测试结果是有影响的，粘度值随试样添加量的增加而增大。因此，建议在称取树脂试样时，在所选转子要求样品量附近可允许有微小偏差，但称量偏差不可过大，尽量不要超过±0.2 mL。

粘度与温度密切相关，试验温度稍许的偏差，对粘度值的影响都是很大的。本文对样品1#，2#在其他条件一定的条件下，考察设定温度±1℃范围内温度对粘度的影响。样品1#，2#的粘度测试设定温度分别为150℃和190℃。

从表4可见，在设定温度±1℃范围内，测试结果受温度的影响非常明显，温度越高，粘度越低。因此，在碳五加氢石油树脂的粘度测试过程中，一定要非常注意对温度准确性及稳定性的控制，同时为了减少样品在加热过程中因溶剂挥发对分析结果的影响，在测试过程中应在样品杯上加盖隔热帽。

综上所述，在建立碳五加氢石油树脂的粘度测试方法时，应充分考虑各种影响粘度测试稳定性及准确性的因素。确定适当的恒温时间、转子转速、样品添加量等条件，同时要注意对试验温度的控制。
